Оптоволоконные станки
по металлу

мощностью от 1 000 до 6 000 Ватт

Под заказ возможно до 30 000 Ватт.

Наша продукция

Станина

Рама лазерного станка комбинированная.

Основа станочный толстостенный экструдированный алюминиевый профиль, к которому крепится стальная рама из листовой стали, сваренная по технологии шип-паз, между листами установлены силовые элементы из листовой стали. Рельсы и зубчатая рейка устанавливаются на экструдированный алюминиевый профиль.

Направляющие фирмы HIWIN, привод на косозубой зубчатой рейке модуль 1,5.

При этой конструкции расчетная нагрузка на рабочий стол более 2 000кг.

Портал станка

Портал изготовлен из станочного экструдированного алюминиевого профиля, благодаря ему скорость перемещения по осям X и Y, на шаговых двигателях более 800-1000 мм/сек., при использовании сервоприводов 750 ватт, 1600-2000 мм/сек.

Ось Z изготовлена из специального станочного экструдированного алюминиевого профиля, в котором установлено ШВП на опорных подшипниках, привод шаговым двигателем или сервоприводом 400 ватт.

Источник лазера

Одномодовые

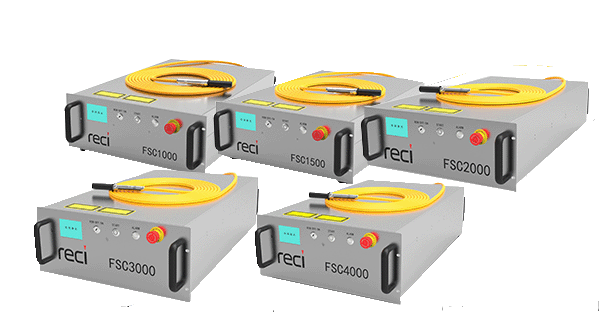

RECI FSC 1000, FSC 1500, FSC 2000, FSC 3000 и FSC 4000 представляют собой высокопроизводительные одномодовые лазерные источники с интегрированным блоком управления. Отличаются тем, что позволяют производить тонкую резку и гравировку металлов.

Среди главных технических параметров стоит выделить:

  • длина волны составляет 1080 +/- 3 нм
  • мощность 1000, 1500, 2000, 3000, 4000 Вт
  • допустимая рабочая температура от 5 до 40 градусов тепла
  • источник питания — 220В/380B переменного тока
  • водяная конструкция охлаждения

Представленные модели характеризуется повышенной производительностью, и способностью обрабатывать материалы большой и малой толщины.

Многомодовые

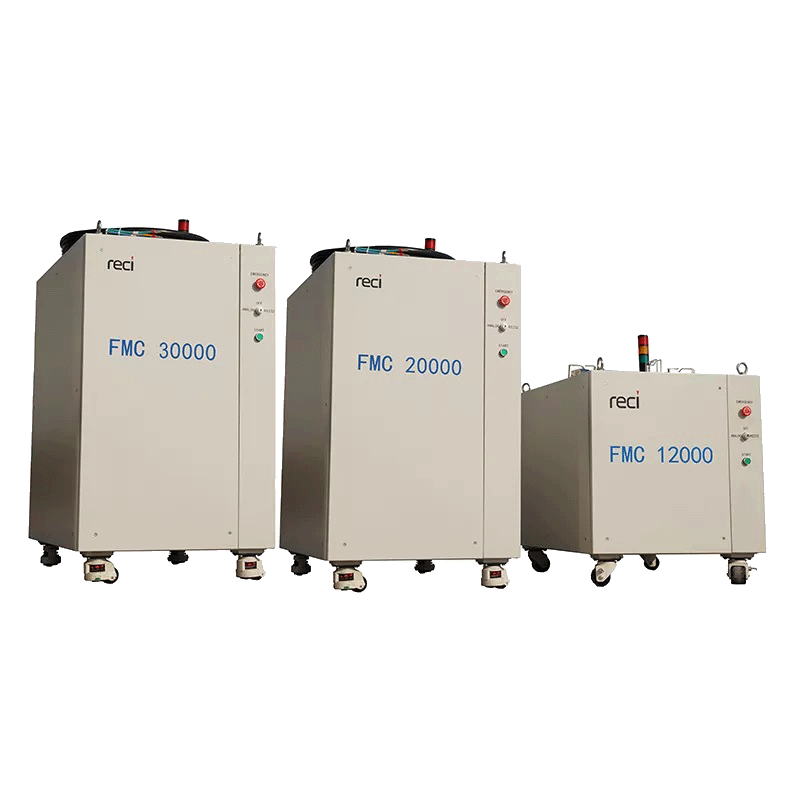

RECI FMC 6000, FMC 12000, FMC 20000, FMC 30000 представляют собой высокопроизводительные многомодовые лазерные источники с интегрированным блоком управления. Отличаются тем, что позволяют производить тонкую резку и гравировку металлов.

Среди главных технических параметров стоит выделить:

  • длина волны составляет 1080 +/- 3 нм
  • мощность 6000, 12000, 20000, 30000 Вт
  • допустимая рабочая температура от 5 до 40 градусов тепла
  • источник питания — 380B переменного тока
  • водяная конструкция охлаждения

Представленные модели характеризуется повышенной производительностью, и способностью обрабатывать материалы большой и малой толщины.

Голова

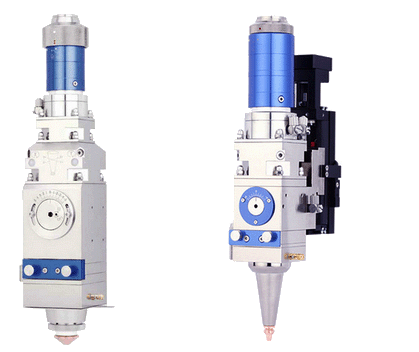

Лазерные режущие головки фирмы WSX

Простые в настройке и обслуживании головы.

Легкая смена и настройка линз коллиматора.

Особенности:

  • Максимальное давление газа: 25 бар;
  • Фокусное расстояние коллиматора: 75 мм/100 мм;
  • Фокусное расстояние фокусировки: 125 мм/150 мм/200 мм;
  • Регулировка по горизонтали: ± 1. 5 мм;
  • Регулировка по вертикали: ± 5 мм;
  • Эффективная Диафрагма: 25 мм;
  • Применимая мощность: в зависимости от модели от 1000 до 2000 ватт; 3000, 6000, 12 000, 20 000, 30 000 ватт.
  • Разъем QBH.
